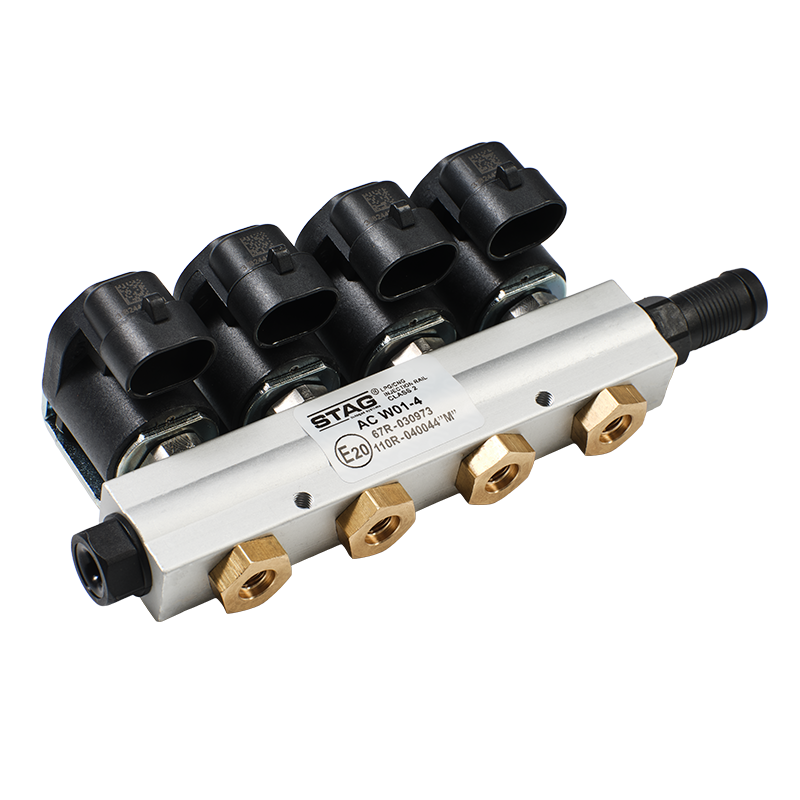

STAG AC W01
Wtryskiwacz gazu
Rodzaj paliwa autogaz: LPG i CNG
Czas gwarancji: 2 lata bez limitu kilometrów
Dostępne ilości sekcji: 3, 4
Normy i homologacje: E8 67R-01 0973, E8 110R-00 0044
Produkt spełnia wymagania Regulaminu EKG ONZ.
Normy i homologacje: ISO 15500
Indeks AC W-01 3-CYL.: WGM2030AH
Indeks AC W01 4-CYL.: WGM2040AH
Opis
Wtryskiwacz gazu STAG AC przeznaczony jest do samochodowych instalacji sekwencyjnego wtrysku gazu w pojazdach z silnikiem spalinowym. Zapewnia precyzyjne dawkowanie odparowanego gazu do kanału dolotowego silnika.
| Cecha | Korzyść |
|---|---|
| Bezobsługowość | Nie wymaga regulowania |
| Przedłużona trwałość | Testowano na dystansach do 200 000 km |
| Pewne rozwiązanie | Długa obecność na rynku – dopracowany produkt |
Cechy użytkowe
- Stabilna praca
- Cewka o odporności 2Ω, co nie powoduje nadmiernego obciążenia układów sterujących
- Cewki wyposażone w gniazda przyłączeniowe o stopniu ochrony IP67
- Duża odporność na zanieczyszczenia
- Bezproblemowy start przy niskiej temperaturze
Kompletacja rekomendowana przez producenta
LPG i CNG
STAG QBOX PLUS, STAG QNEXT PLUS, STAG QMAX PLUS, STAG QMAX BASIC
STAG QBOX BASIC, STAG GoFast, STAG DIESEL, STAG 400 DPI
LPG
STAG R01 TYP 150, STAG R01 TYP 250 STAG R02, STAG R02 TWIN STAG R02 EL
LED 600
LED 300/401B, LED 300
LED 500, LED 401, LED GoFast
Materiały techniczne
Dane techniczne
AC W01
| Przepływ gazu przez sekcję przy ciśnieniu 1,2 bar [l/min.] | 125 |
| Czas otwarcia przy ciśnieniu 1,2 bar [ms] | 2,3 |
| Czas zamknięcia przy ciśnieniu 1,2 bar [ms] | 1,4 |
| Ciśnienie pracy [bar] | 0,95 ÷ 1,2 |
| Maksymalne ciśnienie pracy [bar] | 4,5 |
| Zakres wydajności [KM/cylinder] (regulowany dyszami) | 3,5 ÷ 45,0 |
| Zakres wydajności [kW/cylinder] (regulowany dyszami) | 2,6 ÷ 33,1 |
| Rezystancja cewki [Ω] | 2,0 +/- 0,1 |
| Napięcie zasilania [V] | 12 ÷ 16 |
| Temperatura pracy [°C] | -20 ÷ +120 |
| Wejście gazu – króciec [mm] | Ø 12 |
| Wyjście gazu – króciec [mm] | Ø 6 |
| Trwałość [km]- w cyklu miejskim- w cyklu pozamiejskim | 100 tys. 200 tys. |
| Wymiary gabarytowe z króćcami [mm] | |
| Długość: | |
| 4 cylindry | 150 |
| 3 cylindry | 123 |
| 2 cylindry | 96 |
| szerokość x wysokość (4,3,2 cylindry) | 45 x 79 |
| Waga z dyszami [g] | |
| 4 cylindry | 480 |
| 3 cylindry | 360 |
| 2 cylindry | 240 |
Materiały dodatkowe
| Nazwa części | Indeks |
|---|---|
| ACW01 - 3 sekcje | WGM-80AB-3 |
| ACW01 - 4 sekcje | WGM-80AB-4 |
| Do zestawów naprawczych dostępne są kalibratory skoku tłoczka | WEG-50AH- |
