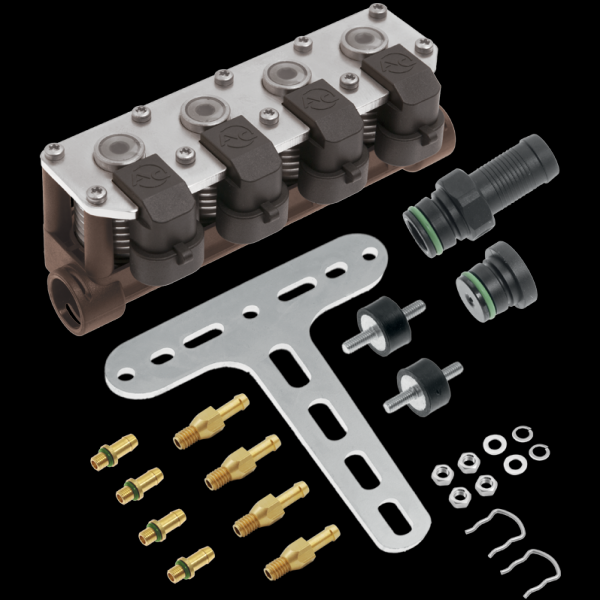

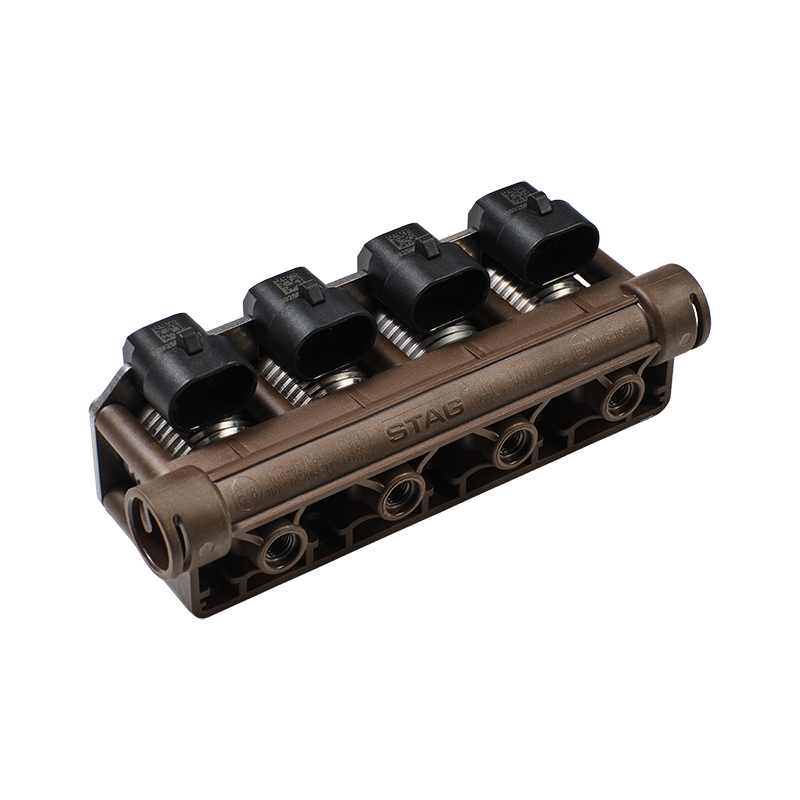

STAG AC W02
Wtryskiwacz gazu
Rodzaj paliwa autogaz: LPG / CNG
Czas gwarancji: 2 lata bez limitu kilometrów
Dostępne ilości sekcji: 4
Normy i homologacje: E8 67R-01 7064, E8 110R-00 7065,
Produkt spełnia wymagania Regulaminu EKG ONZ.
Indeks: WGM2240AH
Opis
Wtryskiwacz gazu STAG AC W02 przeznaczony jest do instalacji LPG i CNG, we wszystkich silnikach pojazdów, w tym także turbodoładowanych. Urządzenie zapewnia znakomite parametry pracy oraz unifikację stosowania z pozostałymi produktami firmy AC.
| Cecha | Korzyść |
|---|---|
| Cewka w formie radiatora | Doskonale odprowadzone ciepło z cewki wtryskiwacza |
| Prosta i lekka obudowa | Stabilność przy zmiennych warunkach otoczenia |
| Uniwersalny system łączenia podzespołów | Duża liczba konfiguracji pozycji montażu |
| Montaż z dowolnej strony czujnika temperatury, podciśnienia i ciśnienia gazu PS-04 |
|
Cechy użytkowe
- Korpus z tworzywa sztucznego
- Łatwy montaż ze względu na małe wymiary oraz wagę
- Zamienność stosowania w instalacji z wersją STAG AC W01/01 BFC
Kompletacja rekomendowana przez producenta
LPG i CNG
STAG QBOX PLUS, STAG QNEXT PLUS, STAG QMAX PLUS, STAG QMAX BASIC,
STAG QBOX BASIC, STAG GoFast, STAG 400 DPI, STAG DIESEL
LPG
STAG R01 TYP 150, STAG R01 TYP 250, STAG R02, STAG R02 TWIN,
STAG R02 EL
CNG
STAG R14
LED 600
LED 300/401B, LED 300,
LED 500, LED 401, LED GoFast
Materiały techniczne
Specyfikacja techniczna
| Maksymalny przepływ przy ciśnieniu 1,2 bar [l/min] | 125 |
| Czas otwarcia przy ciśnieniu 1,2 bar [ms] | 2,0 |
| Czas zamknięcia przy ciśnieniu 1,2 bar [ms] | 1,0 |
| Ciśnienie pracy [bar] | 0,95 ÷ 1,2 |
| Maksymalne ciśnienie pracy [bar] | 4,5 |
| Zakres wydajności [KM/cylinder] (regulowany dyszami) | 3,5 ÷ 45,0 |
| Zakres wydajności [kW/cylinder] (regulowany dyszami) | 2,6 ÷ 33,1 |
| Rezystancja cewki [Ω] | 1,9 +/- 0,1 |
| Napięcie zasilania [V] | 12 ÷ 16 |
| Temperatura pracy [˚C] | -20 ÷ +120 |
| Wejście gazu – króciec [mm] | Ø 12 |
| Wyjście gazu – króciec [mm] | Ø 6 |
| Trwałość [km] | |
| w cyklu miejskim | 100 tys. |
| w cyklu pozamiejskim | 200 tys. |
| Wymiary gabarytowe z króćcami [mm] | |
| długość x szerokość x wysokość | 145x44x60 |
| Waga z dyszami [g] | 407 |
